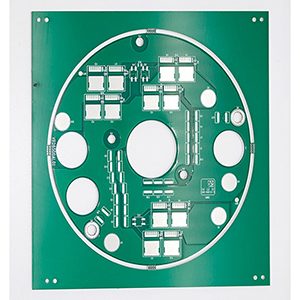

Care sunt materialele comune utilizate în plăcile de circuite PCB?

PCB (Printed Circuit Board) este o componentă fundamentală de bază a dispozitivelor electronice moderne. Nu numai că servește drept suport fizic pentru componentele electronice, dar acționează și ca suport cheie pentru interconectarea electrică și transmiterea semnalelor. La fel ca orețea neuronalăîn lumea electronică, PCB-ul conectează eficient și fiabil diverse componente, formând un sistem complet de circuite.

Materiale de bază

1. Substrat de hârtie fenolică:Cel mai tradițional material de bază pentru PCB, fabricat din hârtie impregnată cu rășină fenolică. Acesta oferă o bună prelucrabilitate și un cost redus, dar are o rezistență scăzută la căldură și proprietăți dielectrice. Este potrivit numai pentru electronicele de consum și aparatele de uz casnic cu cerințe de performanță electrică scăzute și medii blânde.
2. Substrat din fibră de sticlă epoxidică (FR-4):În prezent, cel mai utilizat, fabricat din rășină epoxidică și țesătură din fibră de sticlă. Are proprietăți electrice excelente, rezistență mecanică, rezistență la căldură și stabilitate chimică. FR-4 este adoptat pe scară largă în dispozitive electronice generale, cum ar fi computerele, echipamentele de comunicații și sistemele de control industrial.
3. Substrat poliimidic:Folosește peliculă de poliimidă ca strat izolator, oferind o rezistență termică extrem de ridicată (temperaturi de lucru continue de peste 260°C), proprietăți electrice excelente, absorbție redusă a umidității și rezistență mecanică bună. Utilizat în principal în industria aerospațială, militară, electronică auto și alte domenii cu fiabilitate ridicată și medii dure, precum și în circuite de înaltă frecvență, cum ar fi microunde și RFID.
4. Substrat de aluminiu:Folosește aliaj de aluminiu ca bază, acoperit de un strat dielectric izolant. Are o disipare excelentă a căldurii, rezolvând eficient problemele de gestionare a căldurii în dispozitivele electronice de mare putere. De asemenea, are o bună rezistență mecanică, ecranare electromagnetică și o anumită rezistență la coroziune. Utilizat în mod obișnuit în iluminatul cu LED-uri, module de putere, electronice auto, echipamente audio și alte aplicații care necesită disiparea eficientă a căldurii.
5. Substrat de cupru:Folosește cupru de înaltă puritate ca bază, cu un strat izolator compozit. Substraturile de cupru au o conductivitate termică remarcabilă, mult mai mare decât cea a aluminiului, și sunt potrivite în special pentru aplicații de mare putere și căldură ridicată, cum ar fi LED-uri cu luminozitate ridicată, module de alimentare, vehicule electrice și stații de bază de telecomunicații. De asemenea, acestea oferă rezistență mecanică ridicată și rezistență la coroziune, fiind potrivite pentru medii dure.
6. Substraturi speciale:Pentru produse electronice de înaltă frecvență, de mare viteză sau foarte fiabile, se utilizează, de asemenea, materiale de înaltă performanță, cum ar fi substraturile ceramice și PTFE (politetrafluoroetilenă), pentru a îndeplini cerințe electrice și de mediu speciale.

Folie de cupru

Folia de cupru este materialul principal pentru stratul conductiv al PCB-urilor și este împărțită în două tipuri:

1. Folie de cupru electrolitic:Produsă chimic prin depunerea unei pelicule uniforme de cupru pe o rolă din oțel inoxidabil, apoi decojirea acesteia. Este ieftină, disponibilă în diferite grosimi și dimensiuni și este principalul tip de folie de cupru pentru PCB-uri rigide.
2. Folie de cupru laminată:Fabricată prin laminarea și recoacerea repetată a cuprului prin metode fizice. Are o ductilitate ridicată, ceea ce o face potrivită în special pentru plăcile cu circuite flexibile (FPC) și mediile dinamice. Suprafața sa netedă și crestele reduse sunt ideale pentru aplicații de înaltă frecvență și microunde, dar este mai scumpă, are o aderență mai slabă la substraturi și este limitată în lățime.

Stratul de izolație

Stratul izolator este situat între folia de cupru și materialul de bază, asigurând izolarea electrică între straturile conductoare și siguranța circuitului. Principalele materiale includ:

• Rezină epoxidică:Izolare și aderență bună, cost redus, utilizată pe scară largă în majoritatea PCB-urilor.
• Poliimidă:Rezistență excelentă la căldură și proprietăți electrice, ideală pentru aplicații high-end, de înaltă frecvență sau la temperaturi ridicate.

Strat de protecție

1. Mască de lipit:De obicei verde, acoperă suprafața plăcii pentru a proteja circuitul de scurtcircuite, definește zonele de lipire, previne punțile de lipire și îmbunătățește precizia lipirii și fiabilitatea plăcii.
2. Strat serigrafic:Utilizat pentru marcarea pozițiilor componentelor, a identificatorilor, a avertismentelor etc. Stratul de serigrafie facilitează asamblarea și întreținerea ulterioară, ajutând inginerii să identifice rapid componentele și urmele.

Finisarea suprafeței

Pentru a îmbunătăți capacitatea de lipire, rezistența la oxidare și fiabilitatea, procesele comune de finisare a suprafeței includHASL(nivelarea lipitului cu aer cald),ENIG(aur prin imersie în nichel fără electroliți),OSP(conservant organic pentru lipire) șiargint prin imersie, în funcție de necesitățile aplicației.

Lipire

1. Lipire din aliaj plumb-staniu:Cum ar fi lipirea eutectică 63Sn-37Pb, care oferă o bună conductivitate, procesabilitate, punct de topire scăzut și îmbinări de lipit puternice. Cu toate acestea, din cauza toxicității plumbului, utilizarea sa este în scădere în favoarea protecției mediului.
2. Lipire fără plumb:Punct de topire de aproximativ 217°C, netoxic și ecologic, necesită o prelucrare mai strictă și a devenit alegerea principală.

Materiale ecologice și durabile

Având în vedere reglementările de mediu din ce în ce mai stricte, fabricarea PCB pune un accent mai mare pe materialele fără halogeni, conforme cu RoHS și reciclabile, promovând dezvoltarea ecologică și durabilă în industria electronică.

Domenii de aplicare

Materialele comune pentru PCB sunt utilizate pe scară largă înelectronice de consum,dispozitive de comunicații,control industrial,electronică auto,instrumente medicale,casă inteligentă,iluminat cu LED-uri, și alte domenii. Fie că este vorba de prototipuri de produse noi sau de producție de probă în loturi mici, materialele PCB de înaltă calitate sunt esențiale pentru asigurarea performanței și fiabilității produselor electronice.
