umplut cu pastă de argint prin PCB pentru aplicații de conductivitate

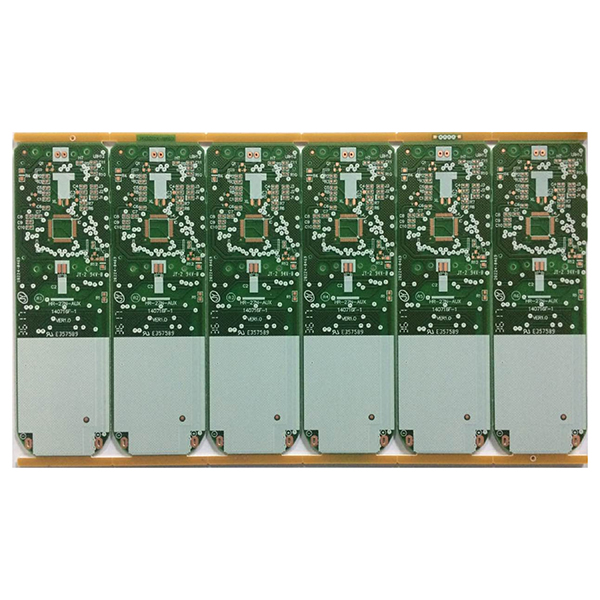

Pastă de argint umplută via PCB

Pasta de argint umplută prin PCB se referă la o placă de proces în industria PCB (plăci cu circuite imprimate) în care pasta de argint este utilizată pentru a umple sau acoperi vias și găuri de trecere pe placa de circuit. Termenii englezi comuni includ „silver paste filled via PCB” sau „silver paste plugged via PCB”.

Principiul procesului

1. În timpul fabricării PCB, pasta de argint (o pastă conductoare care conține argint) este mai întâi umplută în găurile pre-forate (cum ar fi găurile de trecere sau vias).
2. Ulterior, coacerea sau întărirea face ca pasta de argint să formeze o cale conductoare fiabilă în interiorul găurilor.

Funcții principale

1. Conexiune conductivă:Utilizează conductivitatea ridicată a argintului pentru a realiza interconectarea electrică între straturile PCB.
2. Fiabilitate sporită a conexiunii:Umplerea cu pastă de argint îmbunătățește rezistența mecanică a vias, împiedicând desprinderea în timpul lipirii sau îndoirii.
3. Structuri speciale:Pentru cerințe specifice (de exemplu, vias orb, vias îngropate, structuri Pad on Via), umplerea cu pastă de argint permite interconexiuni de înaltă densitate.

Aplicații tipice

1. Echipamente de comunicații și radiofrecvență (RF) de înaltă frecvență și densitate ridicată.
2. Circuite care necesită o capacitate mare de transport al curentului sau interconexiuni cu impedanță redusă.
3. Electronică de vârf în sectoarele medical, militar, auto și altele.

Diferențe față de găurile de trecere convenționale

1. Găurile pasante convenționale sunt de obicei umplute cu cupru electroplacat, în timp ce umplerea cu pastă de argint utilizează pastă de argint – un cost mai ridicat, dar o conductivitate superioară.
2. Umplerea cu pastă de argint este potrivită pentru orificii extrem de mici, interconexiuni de înaltă densitate sau cerințe specializate de performanță electrică.
