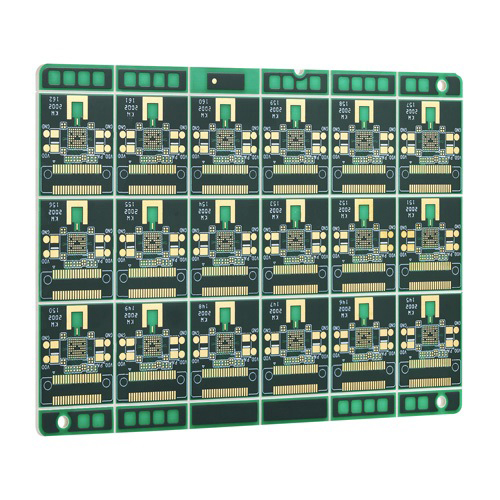

PCB RF pentru aplicații de comunicații de înaltă frecvență

Circuit imprimat RF (RF PCB, Circuit imprimat cu frecvență radio)

RF Printed Circuit Board (RF PCB, Radio Frequency Printed Circuit Board) este un tip de PCB special conceput și fabricat pentru semnale RF, referindu-se de obicei la semnale de înaltă frecvență de la zeci de MHz la zeci de GHz pentru transmisie, procesare și control. Comparativ cu PCB-urile standard, PCB-urile RF au cerințe mai stricte în ceea ce privește selectarea materialelor, proiectarea structurală și procesele de fabricație, cu scopul de a asigura pierderi reduse, diafonie redusă, integritate ridicată a semnalului și compatibilitate electromagnetică excelentă în timpul transmiterii semnalelor de înaltă frecvență.

Caracteristici principale

• Design cu structură multistrat:Utilizează o structură de interconectare de înaltă densitate cu 8 straturi pentru a satisface nevoile de transmisie și ecranare stratificate ale semnalelor RF complexe, îmbunătățind integritatea semnalului.
• Grosime standard a plăcii și a cuprului:Grosimea plăcii de 1,6 mm, cu o grosime a cuprului atât a stratului interior, cât și a celui exterior de 1 OZ, asigurând o conductivitate excelentă și o capacitate de transport a curentului, potrivită pentru transmisia semnalelor RF de înaltă frecvență și curent ridicat.
• Capacitate de prelucrare de precizie:Diametru minim al găurii de 0,3 mm, lățime minimă a liniei/spațiu minim de 5mil, suportând layout-uri de componente de înaltă precizie și de înaltă densitate, ideale pentru proiecte miniaturizate și foarte integrate.
• Finisare de suprafață de înaltă calitate:Dispune de tratament de suprafață ENIG (Electroless Nickel Immersion Gold), îmbunătățind fiabilitatea lipirii și rezistența la oxidare, asigurând performanțe electrice stabile pe termen lung.
• Laminare hibridă complexă:Dificultatea procesului constă în laminarea hibridă a mai multor materiale, echilibrând eficient performanța RF și rezistența mecanică, potrivită pentru diverse scenarii de aplicare.
• Integritate excelentă a semnalului:Structura multistrat și procesul de înaltă precizie asigură împreună pierderi reduse și diafonie redusă pentru semnalele RF, îndeplinind cerințele stricte de transmisie de înaltă frecvență.

Aplicații principale

• Dispozitive NFC (Near Field Communication)
• Module de comunicații fără fir
• Sisteme RFID (identificare prin radiofrecvență)
• Purtabile inteligente și terminale IoT
• Instrumente de testare RF de înaltă precizie
• Alte produse electronice RF care necesită frecvență înaltă și fiabilitate ridicată
