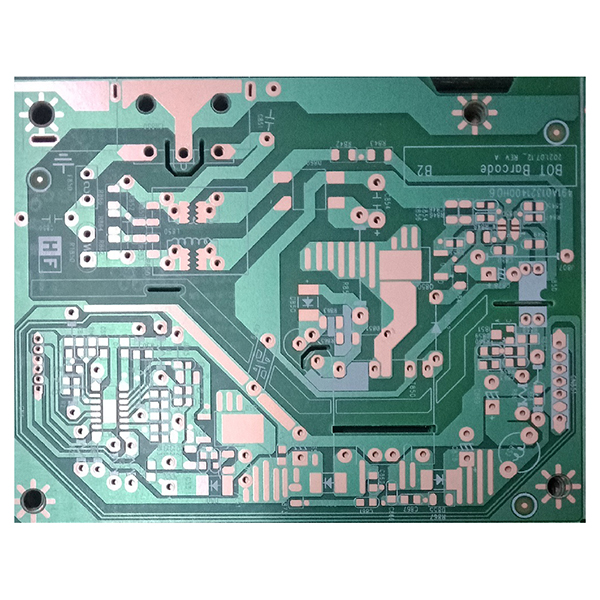

Laminat pe bază de hârtie cu hârtie fenolică placată cu cupru pentru PCB

Laminatul placat cu cupru pe bază de hârtie fenolică este un material de substrat comun pentru plăcile cu circuite imprimate (PCB). Acesta este fabricat prin utilizarea hârtiei din pastă de lemn de înaltă puritate ca bază, care este impregnată cu rășină fenolică și apoi laminată și întărită înainte de a fi acoperită cu un strat de folie de cupru electrolitic. Datorită utilizării rășinii fenolice și a materialelor pe bază de hârtie în structura sa, acest tip de placă are de obicei un cost redus, proprietăți mecanice și de izolare electrică excelente și este adecvat pentru producția de masă a produselor electronice sensibile la costuri.

Structura principală:

1. Bază de hârtie izolantă:Folosește hârtie din pastă de lemn de înaltă puritate, prelucrată prin multiple tratamente fizice și chimice pentru a asigura izolarea și rezistența mecanică a plăcii.
2. Rezină fenolică:Baza de hârtie este complet impregnată cu rășină fenolică pentru a spori rezistența la căldură, rezistența la umiditate și stabilitatea generală.
3. Folie de cupru:Suprafața plăcii este acoperită cu folie de cupru electrolitic, ceea ce o face convenabilă pentru gravarea ulterioară și formarea modelului de circuit.

Principalele caracteristici ale laminatului pe bază de hârtie:

1. Cost redus, potrivit pentru producția de masă, ajută la reducerea costurilor de fabricație a produselor.
2. Stabilitate dimensională bună, îndoire și deformare reduse, nu se deformează ușor chiar și după utilizare pe termen lung.
3. Excelentă prelucrabilitate, ușor de perforat, găurit și frezat, potrivit pentru producția automată.
4. Bună izolare electrică, îndeplinind cerințele de siguranță ale produselor electronice generale.
5. Suprafața este adesea tratată cu colofoniu pentru a îmbunătăți capacitatea de lipire și planeitatea, dar din cauza rezistenței limitate la căldură, nu poate fi finisată cu nivelare prin lipire cu aer cald (HASL).
6. Material ușor, convenabil pentru transport și asamblare.

Principalele aplicații ale laminatului pe bază de hârtie:

1. Utilizat pe scară largă în fabricarea PCB a televizoarelor, magnetofoanelor, echipamentelor audio, consolelor de jocuri, telefoanelor, aparatelor electrocasnice și a altor produse electronice de consum.
2. În ultimii ani, de asemenea, utilizate în plăci de alimentare și circuite de control ale osciloscoapelor (CRT), echipamente de automatizare de birou (mașini OA), și alte dispozitive electronice.
3. Potrivite pentru produse electronice sensibile la costuri, cu performanțe generale și pentru mediu moderat.

Specificații comune:

1. Grosimea bazei: 0.8mm, 1.0mm, 1.2mm, 1.5mm
2. Grosimea cuprului: 18μm, 25μm
3. Dimensiunea plăcii: 1020x1030mm
