PCB hibrid înseamnă că placa de circuite imprimate laminate mixte

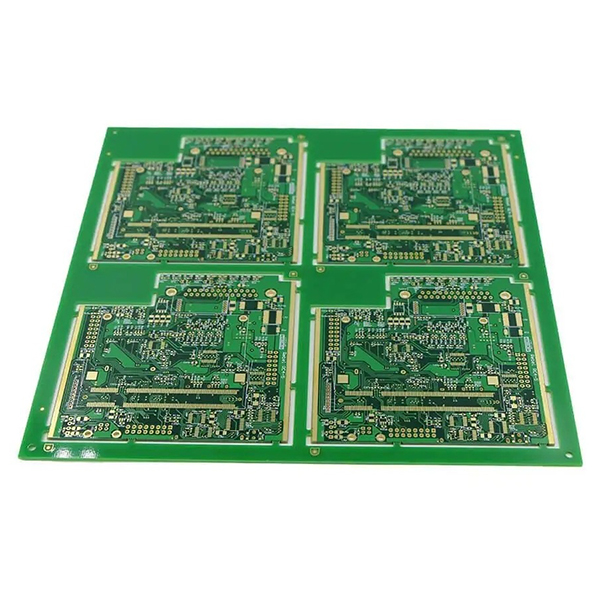

PCB hibrid (PCB cu laminare mixtă)

Hybrid PCB (Mixed Laminate PCB) se referă la o placă multistrat formată prin laminarea a două sau mai multe tipuri diferite de substraturi – cum ar fi FR4, PTFE, ceramică sau materiale de înaltă frecvență pe o singură placă de circuit imprimat (PCB), după cum este necesar. Această placă combină avantajele mai multor materiale, echilibrând performanțele de transmisie a semnalului de înaltă frecvență / mare viteză cu rezistența mecanică excelentă și controlul costurilor.

Caracteristici principale

1. Diversitate de materiale:Combinațiile comune includ FR4 + materiale de înaltă frecvență, FR4 + ceramică, FR4 + PI, etc.
2. Complementaritatea performanțelor:Permite anumitor straturi să funcționeze la înaltă frecvență/cu pierderi reduse, în timp ce altele oferă rezistență ridicată/ costuri reduse.
3. Aplicație largă:Utilizate pe scară largă în radar, antene, RF, comunicații 5G, electronică auto, aerospațială și alte domenii.

Scenarii de aplicare

1. Straturile de semnal de înaltă frecvență/altă viteză utilizează materiale de înaltă frecvență, în timp ce alte straturi utilizează materiale convenționale precum FR4, echilibrând performanța și costul.
2. Straturile de putere și de semnal utilizează materiale cu constante dielectrice și coeficienți de dilatare termică diferiți pentru a spori fiabilitatea.

Avantaje și provocări

1. Avantaje:Îmbunătățește performanța generală a PCB, optimizează costurile și se adaptează la cerințele circuitelor complexe.
2. Provocări:Procesele de fabricație complexe necesită o precizie ridicată în laminare, lipire între straturi și potrivirea coeficienților de dilatare termică.
