Soluție PCB de mare viteză pentru transmiterea ultrarapidă a datelor

Placă de mare viteză (High-Speed PCB, High-Speed Board)

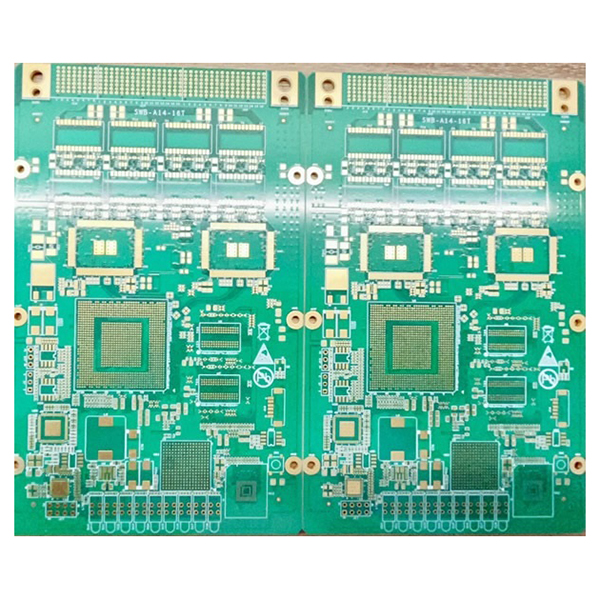

High-Speed Board (High-Speed PCB, High-Speed Board) se referă la o placă de circuite imprimate (PCB) special proiectată și fabricată pentru transmiterea semnalelor de mare viteză. Plăcile de mare viteză sunt optimizate în ceea ce privește structura, materialele și procesele pentru a asigura integritatea semnalului, compatibilitatea electromagnetică și fiabilitatea în medii de transmisie de date de înaltă frecvență, lățime de bandă mare și mare viteză.

Caracteristici principale

• Design cu număr mare de straturi:Utilizează o structură de interconectare de înaltă densitate cu 18 straturi, care susține transmiterea complexă a semnalelor de mare viteză și integrarea multifuncțională pentru a satisface nevoile de proiectare a sistemelor electronice avansate.
• Capacitate de raport de aspect ultra-înalt:Cu o grosime a plăcii finite de 4,0 mm, un diametru minim al găurii de 0,20 mm și un raport de aspect de până la 20:1, este potrivit pentru aplicații care necesită fiabilitate ridicată și sarcină de curent ridicată.
• Substrat premium:Folosește materialul Panasonic M6 de înaltă performanță, cu pierderi reduse și proprietăți dielectrice excelente pentru a asigura o transmisie stabilă a semnalului de mare viteză.
• Control precis al impedanței:Precizie ridicată în controlul impedanței caracteristice, ±7,5% pentru ≤50Ω și ±5% pentru &gt.50Ω, asigurând integritatea semnalului de mare viteză și compatibilitatea cu diverse interfețe de mare viteză.
• Tehnologie avansată Backdrill:Folosește perforarea din spate pe două fețe, cu o lungime a butucului mai mică de 0,08 mm, reducând în mod eficient diafonia și reflexia semnalului și îmbunătățind integritatea semnalului.
• Tehnologie „Resin Plugged Via”:Folosește procesul „resin plugged via” pentru a îmbunătăți izolarea și rezistența mecanică în interiorul vias, potrivit pentru rutare de înaltă densitate și proiecte de ambalare BGA.
• Capacitate de transmisie ultra-rapidă:Suportă viteze de transmisie a datelor de până la 64Gbps, răspunzând nevoilor viitoare de interconectare de mare viteză și lățime de bandă mare.

Aplicații principale

• Stații de bază 5G și echipamente de comunicații de mare viteză.
• Comutatoare și routere de mare viteză pentru centre de date.
• Plăci de bază pentru servere și dispozitive de stocare de înaltă performanță.
• Instrumente de testare și de procesare a semnalului de mare viteză.
• Dispozitive de rețea high-end și sisteme electronice cu cerințe stricte de viteză ridicată și fiabilitate ridicată.
