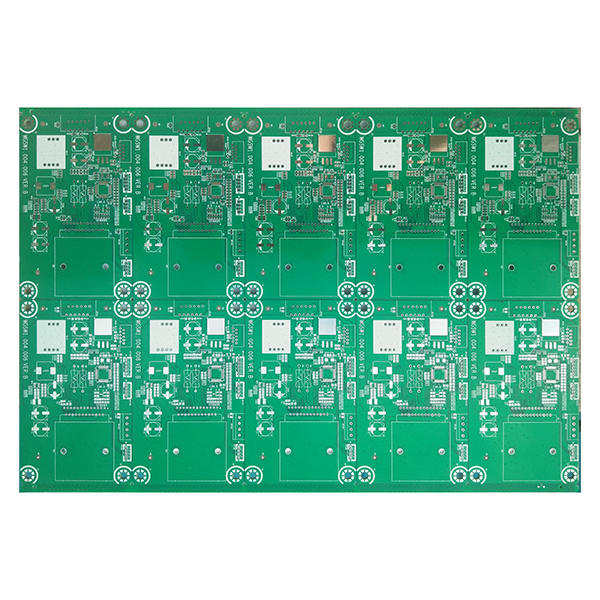

FR-4 laminat epoxidic din fibră de sticlă pentru aplicații PCB

Prezentare generală a plăcii din fibră de sticlă FR-4

Placa din fibră de sticlă FR-4 este un substrat de înaltă performanță pentru plăci cu circuite imprimate (PCB) fabricat din țesătură din fibră de sticlă ca material de armare și rășină epoxidică ca matrice, cu folie de cupru laminată pe suprafață. „FR” din FR-4 vine de la „Flame Retardant”, iar „4” este codul de grad al materialului. Principalele sale caracteristici includ rezistență mecanică excelentă, stabilitate dimensională, proprietăți de izolare electrică și rezistență la flacără. FR-4 este utilizat pe scară largă în fabricarea plăcilor de circuite pentru diverse produse electronice și este unul dintre cele mai utilizate substraturi de PCB din prezent.

Structura principală

1. Bază din fibră de sticlă:Folosește pânză din fibră de sticlă de înaltă rezistență pentru a asigura o rezistență mecanică excelentă și stabilitate dimensională.
2. Rezină epoxidică:Pânza din fibră de sticlă este impregnată cu rășină epoxidică de înaltă performanță pentru a spori rezistența la căldură, izolarea și stabilitatea generală a plăcii.
3. Folie de cupru:Suprafața este acoperită cu folie de cupru electrolitic de înaltă puritate, ceea ce facilitează gravarea și formarea unor modele de circuite fine.

Principalele caracteristici ale plăcilor de circuite FR-4

• Stabilitate dimensională excelentă, coeficient scăzut de dilatare termică și nu se deformează ușor.
• Proprietăți dielectrice superioare, potrivite pentru transmiterea semnalelor de înaltă frecvență și de mare viteză.
• Rezistență termică remarcabilă, potrivită pentru procese la temperaturi ridicate, cum ar fi lipirea prin reflow, și suportă funcționarea pe termen lung la temperaturi ridicate.
• Rezistență mecanică ridicată, rezistență la impact și flexibilitate, adecvată pentru fabricarea PCB-urilor multistrat și de înaltă densitate.
• Mici urme de rășină în timpul găuririi la viteză mare, rezultând pereți netezi ai găurilor și o bună procesabilitate.
• Retardare puternică a flăcării, rămânând sigură și fiabilă chiar și la temperaturi ridicate.
• Rezistență bună la umiditate și substanțe chimice, cu o durată lungă de viață.
• Culorile de bază sunt în principal galben sau alb, ceea ce este convenabil pentru identificarea produselor și gestionarea calității.
• Compatibil cu diferite procese de tratare a suprafeței, cum ar fi HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) și OSP (Organic Solderability Preservative), îndeplinind diferite cerințe de asamblare.

Principalele aplicații ale plăcilor cu circuite imprimate FR-4

• Utilizate pe scară largă în fabricarea plăcilor de circuit pentru telefoane mobile, computere, echipamente de testare, înregistratoare video, aparate de uz casnic și alte produse electronice de consum.
• Se aplică în domenii de înaltă fiabilitate și înaltă performanță, cum ar fi echipamentele militare, sistemele de ghidare, electronica auto, industria aerospațială, instrumentele medicale și controlul industrial.
• Substrat preferat pentru plăci cu circuite imprimate multistrat, de înaltă densitate și de înaltă frecvență/altă viteză, potrivite pentru comunicații, rețele, servere și alte dispozitive electronice.
• Potrivit pentru produsele electronice care necesită rezistență la căldură, rezistență la umiditate, rezistență la flacără și durată lungă de viață.

Specificații comune

• Grosimea bazei: 0,8mm, 1,0mm, 1,2mm, 1,6mm, 2,0mm.
• Grosimea cuprului: 18μm, 35μm, 70μm.
• Dimensiunea plăcii: 1044 x 1245mm.
• Culoarea miezului: galben, alb.
• Finisaje de suprafață: HASL, ENIG, OSP.
