Găuri și margini casteliate pe un PCB

găuri și margini castellate pe un PCB pentru module WiFi

O placă semi-găurită este un proces specializat de fabricație a PCB care implică găuri semi-circulare de-a lungul marginii plăcii. Utilizat în mod obișnuit pentru asamblarea de module funcționale mici pe plăci de circuite principale, acesta reprezintă o structură de PCB predominantă în proiectarea electronică modulară modernă.

Descriere

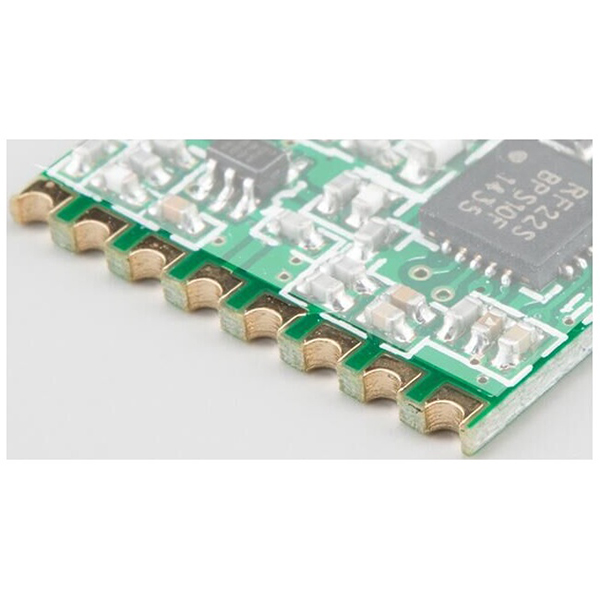

Găuri Castellate PCB, cunoscute și sub denumirea de plăci cu jumătate de gaură pe margine, prezintă un proces de fabricație și un tip de placă în care sunt create găuri semicirculare, în esență structuri semicirculare, de-a lungul marginilor plăcilor cu circuite imprimate. Acest design are ca rezultat găuri care seamănă cu semilunele de-a lungul marginilor PCB, care apar ca un rând de găuri semicirculare atunci când sunt văzute din partea laterală a plăcii.

Caracteristici principale

  1. Caracteristici structurale:O jumătate de gaură se referă la o gaură de trecere găurită de-a lungul marginii PCB. După tăiere, rămâne doar un semicerc, creând un efect de semilună sau de gaură cu nit.
  2. Conectivitate electrică:Jumătate de găuri sunt utilizate de obicei pentru conexiuni electrice. Ele pot fi lipite ca plăcuțele, facilitând asamblarea, îmbinarea și proiectarea modulară între plăci mici și plăci principale.
  3. Aspect obișnuit:Un rând de găuri semicirculare regulate distribuite de-a lungul marginii PCB, frecvent întâlnite în modulele fără fir, plăcile de interfață mici etc.

Aplicații

  1. Facilitează asamblarea prin lipire a modulelor mici sau a plăcilor fiice la placa principală, cum ar fi modulele WiFi, Bluetooth, GSM etc.
  2. Permite asamblarea mai multor plăci și simplifică separarea plăcilor, sporind flexibilitatea asamblării și a întreținerii.
  3. Sprijină proiectarea standardizată a interfeței, facilitând producția modulară.

Avantaje

  1. Facilitează lipirea plug-in și conexiunile de la placă la placă, sporind eficiența producției.
  2. Structura compactă economisește spațiu, ideală pentru electronica miniaturizată.
  3. Suportă producția de masă, fabricarea și întreținerea modulelor standardizate.
