căi oarbe

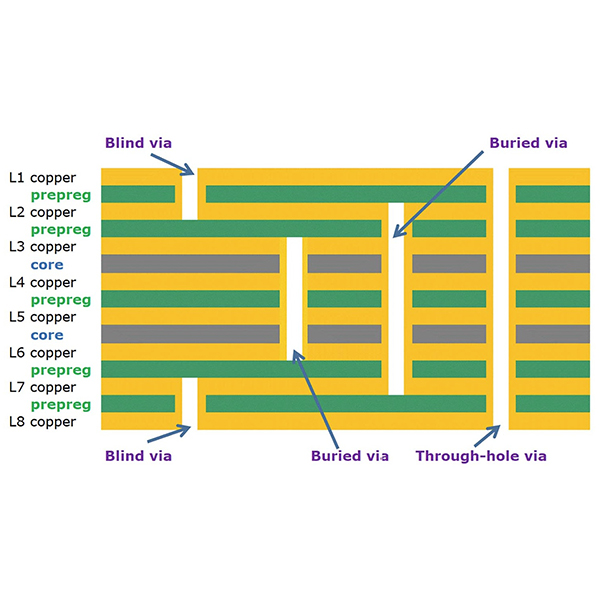

vias orb conectează stratul de suprafață și straturile interioare

Orificiile oarbe sunt găuri de foraj care conectează stratul de suprafață al PCB la straturile interioare fără a penetra întreaga placă. Acestea sunt utilizate pe scară largă în plăcile multistrat pentru produse electronice de înaltă densitate și înaltă performanță.

Descriere

Vias orbsunt o structură de orificii specializate în plăcile cu circuite imprimate multistrat, utilizate în principal pentru a conecta urme între stratul de suprafață al plăcii (stratul exterior) și un strat interior. Un port al unui via orb este situat pe suprafața exterioară a PCB, în timp ce celălalt port se termină pe un strat intern al PCB, fără a penetra întreaga placă.

Caracteristicile principale ale via-urilor oarbe

  1. Metoda de conectare:Conectează numai stratul de suprafață (de exemplu, stratul 1 sau cel mai de sus strat) la un strat intern, fără a traversa toate straturile.
  2. Aspect:Vizibil de la suprafața PCB, dar gaura nu se extinde până la partea opusă.
  3. Complexitatea fabricării:Mai complexă decât găurile pasante standard, necesitând tehnici de găurire și placare în straturi.

Aplicații ale perforațiilor oarbe

  1. Utilizate în plăcile HDI (High-Density Interconnect) pentru a crește densitatea de rutare.
  2. Potrivite pentru proiecte care necesită conexiuni multistrat, economisind în același timp spațiu, cum ar fi smartphone-uri, tablete, dispozitive de comunicare și alte electronice high-end.

Avantajele derivațiilor oarbe

  1. Economisește spațiu pe PCB și îmbunătățește densitatea de rutare.
  2. Scurtează eficient căile de transmisie a semnalului, îmbunătățind integritatea semnalului.
  3. Facilitează miniaturizarea și proiectarea de înaltă performanță.
