PCB placat cu cupru pe bază de aluminiu pentru disiparea eficientă a căldurii

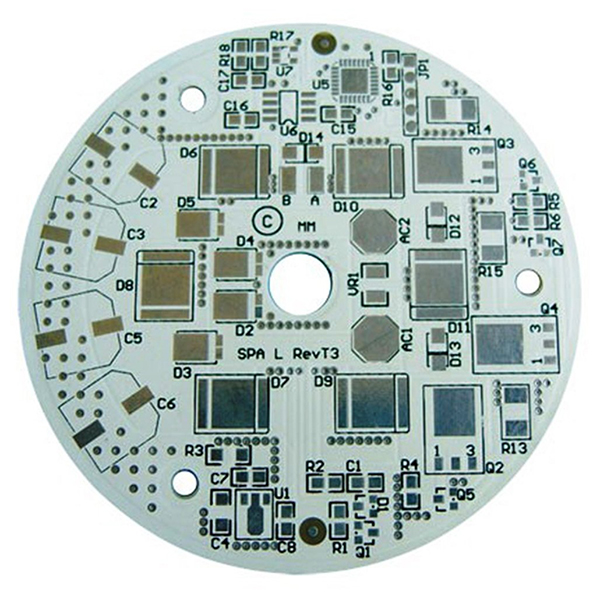

Placă de circuit imprimat placată cu cupru pe bază de aluminiu (PCB din aluminiu)

Placa de circuite imprimate placate cu cupru pe bază de aluminiu (denumită în mod obișnuit PCB de aluminiu) este un tip de placă placată cu cupru care utilizează aluminiu metalic ca material de bază. Un strat izolant este așezat pe baza de aluminiu, apoi un strat de folie de cupru este aplicat deasupra stratului izolant, iar modelele de circuit sunt formate prin gravură. PCB-urile din aluminiu prezintă proprietăți excelente de disipare a căldurii, izolare electrică și prelucrare mecanică. Acestea sunt utilizate pe scară largă în produse care necesită o bună disipare a căldurii și fiabilitate ridicată, cum ar fi iluminatul cu LED-uri, dispozitivele de alimentare și componentele electronice de mare putere. Structura tipică constă din trei părți: baza de aluminiu, stratul izolator și stratul de folie de cupru.

Structura principală a PCB pe bază de aluminiu

1. Baza de aluminiu:Fabricată din plăci de aluminiu de înaltă puritate, asigurând o conductivitate termică și un suport mecanic excelente.
2. Strat izolator:Fabricat din material izolant de înaltă performanță pentru a asigura izolarea electrică și rezistența la căldură.
3. Folie de cupru:Suprafața este acoperită cu folie de cupru electrolitic de înaltă puritate, care facilitează gravarea ulterioară pentru a forma modele de circuit.

Principalele caracteristici ale PCB cu miez metalic

1. Disipare excelentă a căldurii, reducând în mod eficient temperatura componentelor electronice.
2. Bune proprietăți de izolare electrică și ecranare electromagnetică.
3. Rezistență mecanică ridicată, ușor pentru perforare, găurire și alte prelucrări.
4. Potrivit pentru tehnologia de montare pe suprafață, nu este nevoie de radiatoare suplimentare, ajutând la reducerea dimensiunii produsului.
5. Stabilitate dimensională bună, structură compactă și potrivită pentru proiecte cu grad ridicat de integrare.
6. Materiale ecologice opționale, conforme cu RoHS și alte standarde.

Principalele aplicații ale PCB placate cu aluminiu

1. Circuite integrate hibride de putere (HIC).
2. Echipamente audio: amplificatoare de intrare/ieșire, amplificatoare de echilibrare, amplificatoare audio, preamplificatoare, amplificatoare de putere etc.
3. Echipamente electronice de comunicații: amplificatoare de înaltă frecvență, circuite de filtrare, circuite de transmițător.
4. Echipamente de putere: regulatoare de comutație, convertoare de curent continuu, regulatoare SW etc.
5. Echipamente de birotică: mașini electrice, drivere etc.
6. Echipamente informatice: plăci CPU, unități de dischetă, surse de alimentare etc.
7. Module de alimentare: convertoare, relee cu stare solidă, surse de alimentare etc.
8. Iluminat cu LED-uri: lămpi cu LED-uri de mare putere, pereți cu LED-uri, lămpi stradale cu LED-uri etc.

Specificații comune

• Grosimea bazei de aluminiu: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
• Grosimea cuprului: 35μm, 70μm, 105μm.
• Dimensiunea plăcii: 500×1200mm, 600×1200mm, 1000×1200mm.
• Finisaj de suprafață: colofoniu, nivelare prin lipire cu aer cald (HASL).
