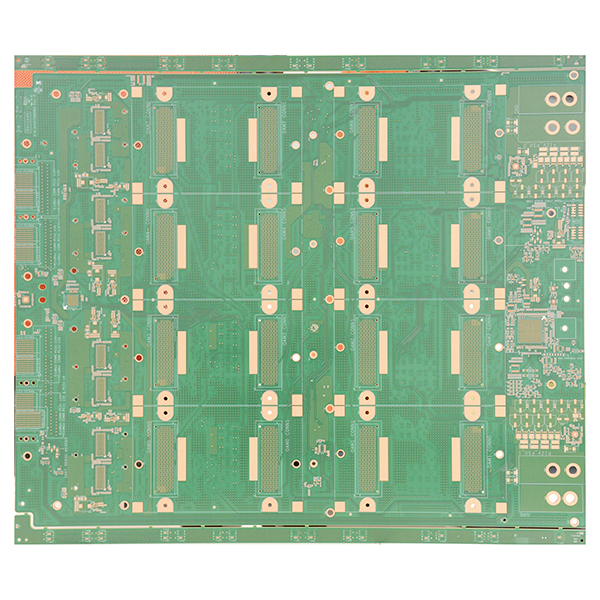

placă de bază universală pentru AI Fabricarea UBB pentru interconectarea acceleratoarelor

Definiția plăcii AI UBB

AI UBB, Universal Base Board, este un backplane sau o placă de bază high-end proiectată pentru a furniza alimentare, semnal, management și canale de interconectare de mare viteză pentru plăci acceleratoare AI, cum ar fi module OAM, GPU și FPGA. Aceasta servește de obicei drept platformă principală de interconectare în serverele AI sau în șasiurile acceleratoarelor AI, cum ar fi NVIDIA HGX, Baidu Kunlun și Alibaba Hanguang, devenind astfel o bază hardware cheie pentru centrele moderne de calcul AI.

Funcțiile principale ale plăcii AI UBB

• Permite interconectarea de mare viteză între mai multe plăci acceleratoare AI și CPU-ul gazdă, precum și între plăci acceleratoare, suportând protocoale precum PCIe, NVLink și CXL.
• Oferă distribuție unificată a energiei, interfețe de răcire, distribuție a semnalelor de management și funcții de monitorizare a stării.
• Suportă diferite tipuri de module acceleratoare AI, oferind compatibilitate ridicată și scalabilitate flexibilă.
• Asigură căi de date cu lățime de bandă mare și latență redusă pentru schimbul și transmiterea eficientă a datelor.

Principalele caracteristici ale fabricării AI UBB PCB

• Număr foarte mare de straturi (≥20 straturi), dimensiuni mari (în general peste 400×500 mm) și grosimea plăcii ≥3 mm.
• Utilizează materiale high-end cu pierderi foarte reduse pentru a îndeplini cerințele de transmisie a semnalelor de înaltă frecvență.
• Folosește procese avansate, cum ar fi găurirea din spate, vias umplute cu rășină și POFV, cu o gaură minimă de găurire de 0,2 mm și un raport de aspect ≥15.
• Densitate mare de trasare până la 0,09/0,09 mm, cu o precizie a controlului impedanței care atinge ±8%.
• Suportă livrare de mare putere și module interschimbabile la cald, cu capacități puternice de răcire și gestionare a energiei.
• Design extrem de personalizat, cu fiabilitate și stabilitate remarcabile, potrivit pentru implementarea pe scară largă a clusterului AI.

Principalele aplicații ale plăcii AI UBB

• OAM, Open Accelerator Module, arhitectura serverelor AI, servind drept punte între modulele OAM și placa de bază/CPU.
• Backplane de bază pentru platformele de servere AI, cum ar fi NVIDIA HGX, oferind interconectare pentru mai multe GPU-uri / plăci acceleratoare AI.
• Servere AI de înaltă performanță cu răcire cu lichid sau cu aer, care permit extinderea și gestionarea modulară a clusterelor AI de înaltă densitate și putere de calcul ridicată.
• Utilizate în centre de supercalcul, centre de date și platforme de cloud computing AI la scară largă pentru aplicații AI high-end.

Diferențe față de plăcile de bază tradiționale

• Plăcile UBB sunt proiectate special pentru ecosistemul acceleratorului AI, suportând o lățime de bandă mai mare (cum ar fi PCIe Gen4/Gen5, NVLink, CXL) și cerințe de putere mai mari.
• Un accent mai mare pe extinderea flexibilă și compatibilitatea diversă între modulele AI, acomodând evoluția rapidă a tehnologiei AI și a hardware-ului.
• Oferă o integritate mai mare a semnalului și fiabilitate a sistemului, ceea ce o face o componentă indispensabilă pentru platformele de calcul AI la scară largă.
