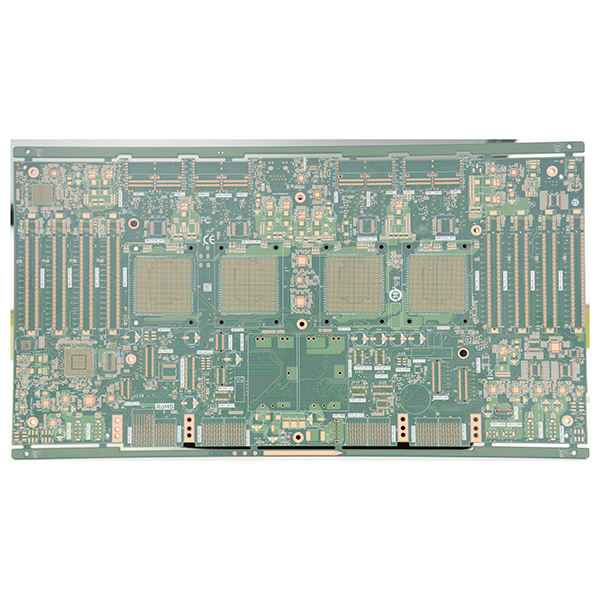

Fabricarea plăcii cu circuite imprimate a întrerupătorului AI

Fabricarea plăcilor cu circuite imprimate pentru comutatoarele AI pentru serverele AI

Fabricarea circuitelor imprimate cu plăci de bază pentru comutatoare AI este o tehnologie cheie pentru îmbunătățirea performanței și scalabilității generale a serverelor AI. Cu caracteristici precum performanță ridicată, lățime de bandă mare, latență redusă, scalabilitate puternică și fiabilitate ridicată, placa de bază pentru switch-uri AI a devenit o componentă de bază de neînlocuit în clusterele AI și centrele de date moderne.

Descriere

Fabricarea plăcii cu circuite imprimate pentru comutatorul AI Baseboard

Fabricarea plăcilor cu circuite imprimate pentru AI Switch Baseboard este un aspect esențial al infrastructurii moderne de calcul AI. Placa de bază de comutare AI – cunoscută și sub numele de interconectare AI sau placă de bază comutată – este concepută special pentru serverele de inteligență artificială și grupurile de calcul de înaltă performanță (HPC). Servind drept platformă vitală de interconectare a datelor de mare viteză, aceasta leagă mai multe plăci acceleratoare AI și CPU-ul gazdă, permițând schimbul de date cu lățime de bandă mare și latență redusă.

Scurtă definiție a AI Switch Baseboard

Placa de bază de comutare AI integrează cipuri de comutare de mare viteză, cum ar fi PCIe Switch și NVSwitch, împreună cu diverse canale de interconectare de mare viteză. Aceasta suportă transferul eficient de date între plăcile acceleratoare AI, cum ar fi GPU, module OAM și FPGA, precum și între aceste acceleratoare și CPU-ul gazdă. Este o componentă esențială pentru platformele de calcul AI la scară largă.

Funcții principale

  • Schimb de date de mare viteză: Integrează cipuri de comutare avansate pentru o comunicare eficientă între acceleratoarele AI și CPU-uri.
  • Compatibilitate multi-protocol: Suportă diverse protocoale de interconectare de mare viteză, cum ar fi PCIe, NVLink și CXL.
  • Putere și management unificate: Oferă distribuție unificată a energiei, monitorizare și interfețe de management pentru toate modulele acceleratoare AI.
  • Scalabilitate puternică: Compatibilă cu diferite tipuri de module acceleratoare AI, susținând extinderea modulară și implementarea flexibilă a sistemului.

Caracteristicile principale ale fabricării plăcii de bază AI Switch PCB

  • Număr foarte mare de straturi și dimensiuni mari: Proiectele prezintă ≥20 de straturi, grosimea plăcii ≥3 mm, îndeplinind cerințele de interconectare de înaltă densitate.
  • Fabricare de precizie: Sunt utilizate tehnici avansate de PCB, cum ar fi dimensiunea minimă de găurire de 0,2 mm, raportul de aspect ≥15:1, găurirea din spate pe două părți, Skip Via și POFV.
  • Materiale de înaltă performanță: Utilizează materiale de mare viteză cu pierderi foarte reduse și de calitate superioară, cerneală de mare viteză și tehnologie de oxid maro cu profil redus pentru a asigura integritatea semnalului.
  • Densitate mare de cablare și control al impedanței: Lățime/spațiu între linii de până la 0,09/0,09 mm, cu o precizie a controlului impedanței de până la ±8%.
  • Lățime de bandă mare și latență redusă: Suportă transmisia de semnal paralel de mare viteză pe scară largă pentru performanțele exigente ale clusterului AI.
  • Fiabilitate și mentenabilitate ridicate: Dispune de distribuție robustă a energiei, management termic și suportă module interschimbabile la cald pentru funcționarea stabilă a sistemului.

Aplicații principale

  • Servere AI, cum ar fi platforma NVIDIA HGX, șasiul acceleratorului AI și centrele de supercomputere pentru clustere AI de înaltă densitate.
  • Platforme mari de formare a modelelor, inferență AI, calcul științific și cloud computing.
  • Centre de date, centre de supercomputere și infrastructură de cloud computing AI la scară largă.
