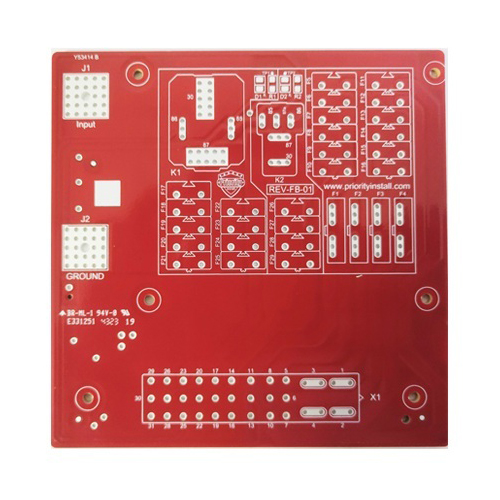

Circuit imprimat cu 8 straturi PCB

Circuit imprimat cu 8 straturi PCB pentru electronică avansată

O placă de circuite imprimate cu 8 straturi este un PCB multistrat realizat prin laminarea alternativă a opt straturi de folie de cupru conductoare și material izolant. PCB-urile cu 8 straturi pot îmbunătăți efectiv integritatea semnalului și compatibilitatea electromagnetică (EMC), reducând diafonia și interferențele de zgomot.

Descriere

Prezentare generală a plăcii cu circuit imprimat cu opt straturi (PCB cu 8 straturi)

Placa de circuite imprimate cu opt straturi (PCB cu 8 straturi) este o structură comună printre plăcile de circuite imprimate multistrat, constând din opt straturi de folie de cupru conductoare laminate alternativ cu materiale izolante. Prin suprapunerea mai multor straturi de semnal, straturi de alimentare și straturi de masă, un PCB cu 8 straturi oferă un spațiu amplu de rutare și performanțe electrice superioare pentru proiecte de circuite complexe, de mare viteză și de înaltă densitate.

Principalele caracteristici ale plăcilor cu circuite imprimate cu 8 straturi

  • Structura straturilor:Un total de opt straturi, incluzând de obicei mai multe seturi de straturi de semnal, de alimentare și de masă, cu un design flexibil al straturilor.
  • Integritatea semnalului:Suportă transmisii de semnal de mare viteză, reduce semnificativ diafonia și interferențele de zgomot și îmbunătățește integritatea semnalului.
  • Compatibilitate electromagnetică:Combinația de mai multe straturi de masă și de alimentare îmbunătățește considerabil compatibilitatea electromagnetică (EMC) și suprimă în mod eficient interferențele electromagnetice.
  • Densitate mare de cablare:Permite o densitate de cablare mai mare, îndeplinind cerințele de miniaturizare și integrare ridicată ale circuitelor complexe.
  • Dificultate de fabricație:Procesul este complex, necesitând standarde mai ridicate pentru echipamente de proiectare și producție, iar costul este mai ridicat decât cel al PCB-urilor cu straturi inferioare.

Aplicații ale PCB cu 8 straturi

  • Utilizate în servere high-end, centre de date și alte scenarii cu cerințe extrem de ridicate pentru integritatea și stabilitatea semnalului.
  • Aplicat pe scară largă în echipamente de comunicații, routere de mare viteză, comutatoare și alte produse care necesită transmisie multicanal și de mare viteză.
  • Potrivit pentru automatizare industrială, electronică medicală, aerospațială și alte dispozitive electronice de înaltă fiabilitate și înaltă performanță.
  • Utilizate frecvent în proiectele de interconectare de înaltă densitate (HDI), în combinație cu vias îngropate, vias oarbe și alte structuri via, pentru a spori flexibilitatea proiectării.
