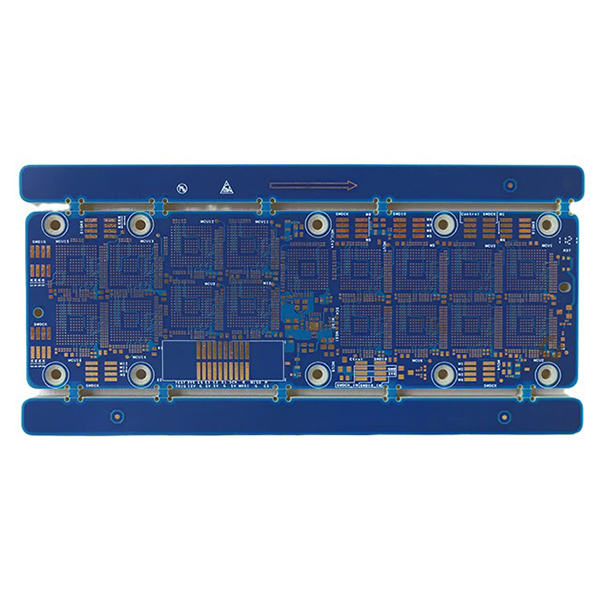

Fabricarea PCB a plăcii de testare a semiconductorilor cu 14 straturi și 3 etape

Fabricarea PCB a plăcii de testare a semiconductorilor cu 14 straturi, în 3 etape

Fabricarea PCB a plăcii de testare a semiconductorilor cu 14 straturi, în 3 etape, cu densitate ridicată, precizie ridicată și fiabilitate ridicată, este utilizată pe scară largă în diverse echipamente avansate de testare a semiconductorilor și servește drept bază cheie pentru asigurarea calității și performanței cipurilor.

Caracteristicile principale ale fabricării PCB a plăcii de testare a semiconductorilor cu 14 straturi, în 3 etape

• Interconectare multistrat de înaltă densitate:Structura cu 14 straturi combinată cu tehnologia HDI în 3 pași suportă scheme complexe de circuite și izolare multi-semnal, îndeplinind cerințele de transmisie a semnalelor de înaltă densitate și de mare viteză.
• Proces de fabricație de precizie:Utilizează materialul high-end Shengyi S1000-2M, cu suprafață placată cu aur, diametru minim al orificiului de 0,5 mm și trasă/spațiu minim de 4/4mil, potrivit pentru nevoile de testare cu pas fin și de înaltă precizie.
• Fiabilitate ridicată și integritate a semnalului:Tehnologia avansată de via îngropată/orbită și conexiunile între straturi îmbunătățesc semnificativ integritatea semnalului și capacitatea anti-interferență, asigurând date de testare precise.
• Materiale și manoperă excelente:Temperatură ridicată și rezistență la coroziune, potrivite pentru medii de testare complexe și pe termen lung.
• Design flexibil și personalizare:Suportă diverse interfețe de testare și modele personalizate, facilitând integrarea în diferite sisteme de testare.

Introducere la placa de testare a semiconductorilor cu 14 straturi și 3 etape

• 14 straturi:Se referă la 14 straturi conductoare din interiorul PCB-ului, permițând conexiuni complexe de circuite și izolarea semnalului prin stivuire multistrat, potrivite pentru cerințele de semnal de mare densitate și mare viteză și promovând integritatea semnalului și compatibilitatea electromagnetică.
• 3 pași:De obicei, se referă la „pașii” din tehnologia HDI (High Density Interconnect) – trei procese de găurire cu laser și trei procese de laminare, care permit structuri de via îngropate/nevăzute mai fine pentru conexiuni mai flexibile și densitate mai mare, potrivite pentru aplicații de mare viteză/frecvență înaltă.
• Placă de testare a semiconductorilor:Utilizată în special pentru funcții precum testarea funcției cipului și testarea îmbătrânirii, care necesită fiabilitate ridicată, precizie ridicată și capacitate excelentă de transmitere a semnalului.

Aplicații principale

• Sisteme de testare a semiconductorilor, cum ar fi manipulatoare de testare a cipurilor, echipamente de testare automată ATE, carduri de sonde și plăci de încărcare.
• Scenarii de testare la cerere ridicată, cum ar fi testarea funcției IC, testarea îmbătrânirii și analiza defecțiunilor.
• Potrivite pentru ambalarea și testarea semiconductorilor și pentru domeniile de cercetare și dezvoltare cu cerințe de înaltă frecvență, viteză ridicată, precizie ridicată și fiabilitate ridicată.
