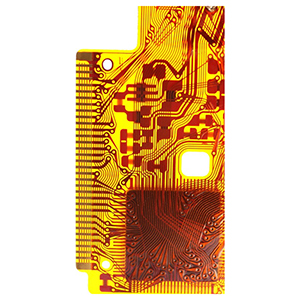

selectarea materialelor pentru circuite flexibile de mare viteză

Circuitele flexibile de mare viteză, ca alternativă importantă la plăcile tradiționale cu circuite imprimate (PCB), sunt utilizate pe scară largă în scenarii care necesită flexibilitate spațială și îndoire dinamică datorită ductilității lor excelente în timpul instalării și pe toată durata lor de viață.

Cu toate acestea, în aplicațiile de transmisie a semnalelor de mare viteză, circuitele flexibile se confruntă adesea cu o degradare a performanțelor, ceea ce a determinat proiectanții să inoveze în continuare în selectarea materialelor și proiectarea structurală a circuitelor flexibile.

Performanța electrică a circuitelor flexibile

1. Performanța electrică a circuitelor flexibile este influențată de mai mulți factori. În primul rând, coeficientul de dilatare termică (CTE) este un parametru cheie care trebuie luat în considerare cu atenție în proiectare. În comparație cu PCB-urile rigide multistrat, circuitele flexibile au valori CTE mai ridicate din cauza lipsei de protecție structurală, ceea ce le face mai sensibile la fluctuațiile de performanță cauzate de dilatarea și contracția termică. În plus, materialul de bază al circuitelor flexibile tinde să absoarbă umezeala, ceea ce nu numai că reduce conductivitatea termică, dar crește și mai mult CTE, rezultând o conductivitate generală mai scăzută.
2. Pentru a îmbunătăți performanța electrică în aplicațiile de mare viteză, polimerul cu cristale lichide (LCP) este considerat unul dintre cele mai bune materiale de substrat. LCP oferă absorbție scăzută a umidității, CTE scăzut și proprietăți excelente de înaltă frecvență. Are performanțe remarcabile în proiectarea PCB-urilor de mare viteză și a plăcilor rigide flexibile, îmbunătățind efectiv stabilitatea circuitului și integritatea semnalului.

Integrarea circuitelor și optimizarea electrică

1. Integrarea circuitelor flexibile cu circuitele rigide este o provocare tehnică. Lipirea corectă a circuitelor flexibile pe PCB-uri poate reduce în mod eficient stresul circuitului și poate minimiza problemele cauzate de expansiunea termică. În același timp, utilizarea încapsulării flexibile, a filmelor dielectrice, a straturilor de acoperire sau a straturilor adezive ca tampoane poate optimiza și mai mult conexiunile electrice și spori conductivitatea. Aceste materiale nu numai că au o ductilitate bună, dar ajută și la distribuirea stresului în punctele cheie, îmbunătățind fiabilitatea generală.
2. În timpul proiectării, este important să se evite plasarea îmbinărilor de lipit prea aproape de zonele de îndoire pentru a preveni defectarea îmbinărilor de lipit în urma îndoirii repetate. În plus, suprapunerea traseelor poate reduce flexibilitatea circuitului, iar etapele de postprocesare, cum ar fi gravarea și acoperirea cu cupru, pot, de asemenea, deteriora straturile adezive și de acoperire, afectând performanța circuitului.

Proprietățile mecanice ale circuitelor flexibile

Performanțele mecanice ale circuitelor flexibile sunt limitate în principal de CTE-ul acestora și de dezvoltarea materialelor laminate, cum ar fi adezivii și conectorii. Aplicarea de noi adezivi și materiale de acoperire îmbunătățește semnificativ rezistența mecanică și flexibilitatea circuitelor flexibile. Prin reducerea numărului de puncte de conectare rigide, circuitele flexibile pot obține o mai mare libertate mecanică pentru a se adapta la configurații 3D mai complexe și la medii dinamice.

Aplicații și dezvoltarea viitoare a circuitelor flexibile

Circuitele flexibile sunt utilizate pe scară largă în domenii de vârf, cum ar fi industria medicală, industria auto și industria aerospațială. Odată cu dezvoltarea tehnologiei de imprimare 3D, proiectarea și fabricarea circuitelor flexibile devin mai flexibile și mai eficiente. Imprimarea 3D nu numai că permite imprimarea în mai multe straturi de materiale, dar permite și prototiparea rapidă a structurilor complexe, reducând dependența de prelucrarea mecanică tradițională. În viitor, circuitele flexibile pot integra ochiuri dinamice și materiale noi (cum ar fi LCP și adezivi și straturi de acoperire avansate) pentru a îmbunătăți în continuare performanța și adaptabilitatea, răspunzând nevoilor unor aplicații de ultimă oră.
